Planetaire versnellingsbakken: een diepgaande gids voor typen, toepassingen en voordelen

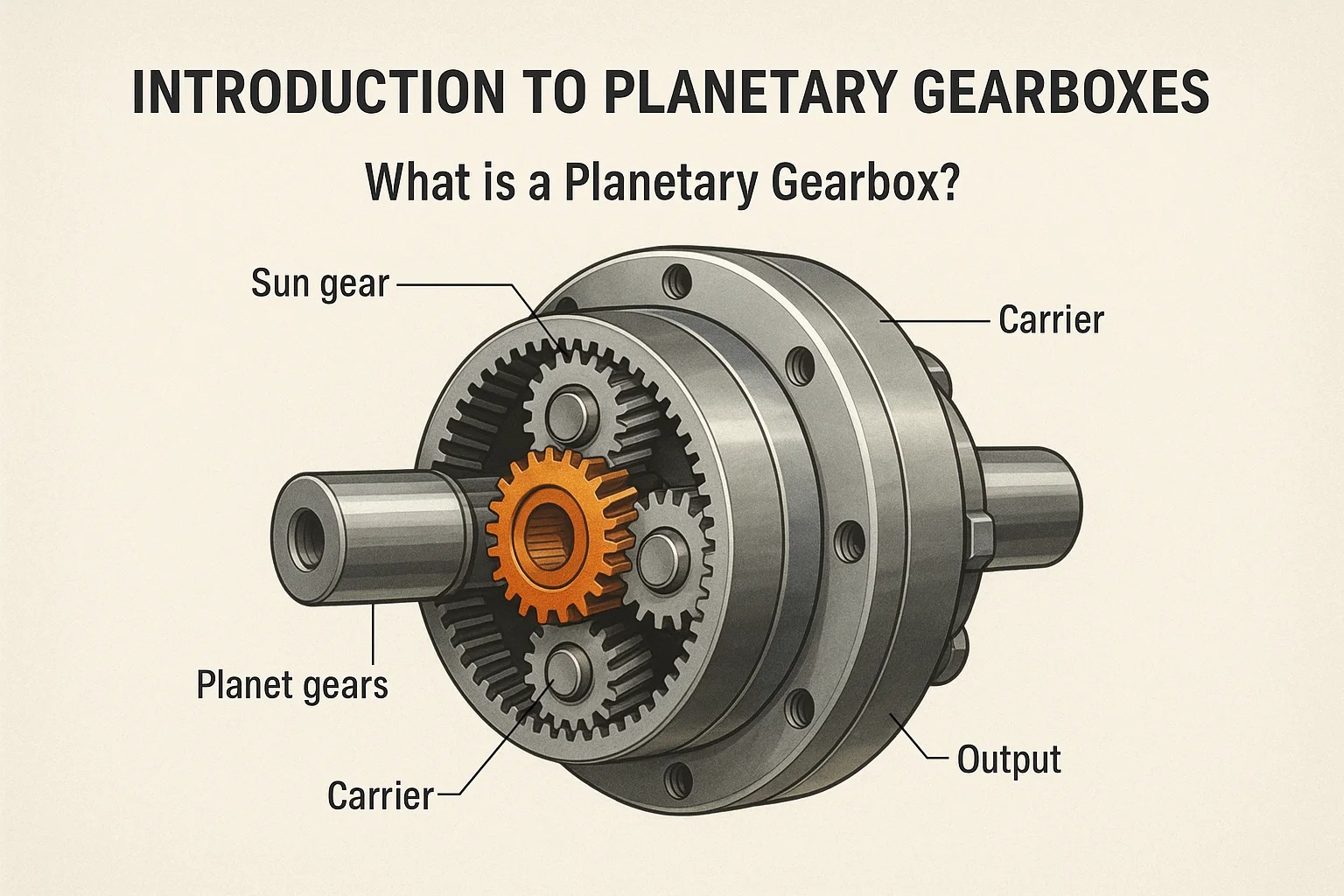

I. Inleiding tot PlanetaiRe veRSnellingSbakken

1. Wat iS een PlanetaiRe veRSnellingSbak?

Een planetaire verSnellingsbak, ook bekend als een epicyclische versnellingsbak, is een verFijnd tEnwielsysteem dat woFdt gekenmerkt door zijn unieke opstelling van versnellingen. In tegenstelling tot traditionele parallelle schacht versnellingsbakken, bestaat een planetaire versnellingsbak uit een centrale "zon" -uitrusting, een buitenste "ring" -uitrusting (interne versnelling)))) en verschillende "planeet" -wielen die draaien rond de zonnestraal terwijl ze messen met zowel de zon als de ringwiel. Deze planeetwielen zijn meestal gemonteerd op een beweegbare "drager", die hun orbitale beweging dicteert. Deze concentrische opstelling zorgt voor de efficiënte verdeling van de belasting tussen meerdere versnellingen, wat leidt tot uitzonderlijke prestatiekenmerken. De primaire functie van een planetaire versnellingsbak is om aanzienlijke koppelvermenigvuldiging en snelheidsvermindering in een opmerkelijk compacte ruimte te bieden.

2. Korte geschiedenis en evolutie

De fundamentele principes achter epicyclische versnelling kunnen worden herleid tot de oudheid, met vroege toepassingen gevonden in astronomische klokken en Enere ingewikkelde mechanische apparaten. De moderne planetaire versnellingsbak begon echter, zoals we die vEnaag kennen, vorm te krijgen met de komst van industrialisatie en de toenemende vraag naar krachtige maar compacte oplossingen voor krachttransmissie.

Vroege planetaire versnellingsontwerpen waren vaak complex om te produceren en vatbaar voor problemen met betrekking tot laadverdeling en slijtage. Belangrijke vooruitgang in materiaalwetenschappen, precisiebewerking en versnellingsgeometrie hebben geleid tot de zeer efficiënte, betrouwbare en duurzame planetaire versnellingsbakken die vandaag beschikbaar zijn. De evolutie heeft een verschuiving gezien van rudimentaire ontwerpen naar sterk ontworpen systemen die in staat zijn om een ​​enorm koppel te verwerken, met hoge snelheden te werken en strenge omgevingscondities. De ontwikkeling van geavanceerde smeermiddelen en afdichttechnologieën heeft hun prestaties en levensduur verder verbeterd. Tegenwoordig spelen Computer-Aided Design (CAD) en Finite Element Analysis (FEA) cruciale rollen bij het optimaliseren van planetaire versnellingsbakontwerpen voor specifieke toepassingen, waardoor de grenzen van hun mogelijkheden worden verlegd.

3. Voordelen van planetaire versnellingsbakken

Planetaire versnellingsbakken bieden een dwingende reeks voordelen die hen een voorkeurskeuze maken in een breed spectrum van industrieën. Hun unieke ontwerp biedt inherent verschillende belangrijke voordelen:

• Hoge koppeldichtheid: Misschien is het belangrijkste voordeel dat hun vermogen om een ​​zeer hoog koppel binnen een relatief klein volume over te dragen. Dit komt door de mogelijkheden voor het delen van lading tussen meerdere planeetwielen, waardoor het contactgebied effectief wordt vermenigvuldigd en spanning verdeelt.
• Compact maat: De concentrische opstelling van versnellingen zorgt voor een zeer compact en ruimtebesparend ontwerp. Dit is cruciaal in toepassingen waar de ruimte een premium is, zoals robotica, ruimtevaart en draagbare machines.
• Hoog rendement: Planetaire versnellingsbakken staan ​​bekend om hun efficiëntie met een hoge stroomoverdracht, vaak meer dan 95% in een enkele fase. Dit wordt toegeschreven aan het zuivere rollende contact tussen de tandwieltanden, wat wrijvingsverliezen minimaliseert in vergelijking met andere versnellingsregelingen.
• Uitstekende positionele nauwkeurigheid en stijfheid: De evenwichtige belastingverdeling en de rigide constructie van planetaire versnellingsbakken dragen bij aan minimale speling (het spel tussen meshing -tandwielen) en hoge torsiestijfheid. Dit maakt hen ideaal voor toepassingen die precieze bewegingscontrole vereisen, zoals industriële automatisering en robotica.
• Lototaag geluid en trillingen: De meerdere contactpunten en gebalanceerde roterende componenten in een planetaire versnellingsbak leiden tot soepelere werking en verminderde ruis- en trillingsniveaus in vergelijking met conventionele versnellingsbakken.
• Veelzijdige overbrengingsverhoudingen: Door het aantal tanden op de zon, planeet en ringwielen te variëren en door meerdere fasen te stapelen, kan een breed scala aan reductieverhoudingen worden bereikt, catering tot diverse toepassingsvereisten.
• Coaxiale as opstelling: Zowel de invoer- als de uitvoerassen zijn typisch coaxiaal en vereenvoudigt het ontwerp van de machine en de integratie. Dit elimineert de behoefte aan offset -assen en bijbehorende montagecomplexiteiten.
• Duurzaamheid en lange levensduur: Met de juiste smering en onderhoud dragen het robuuste ontwerp- en load-sharing-mogelijkheden van planetaire versnellingsbakken bij aan een lange opeverhoudingnele levensduur, zelfs onder veeleisende omstandigheden.

Deze voordelen maken gezamenlijk planetaire versnellingsbakken tot een onmisbaar onderdeel in tal van moderne mechanische systemen, waardoor innovatie en efficiëntie in verschillende industrieën stimuleren.

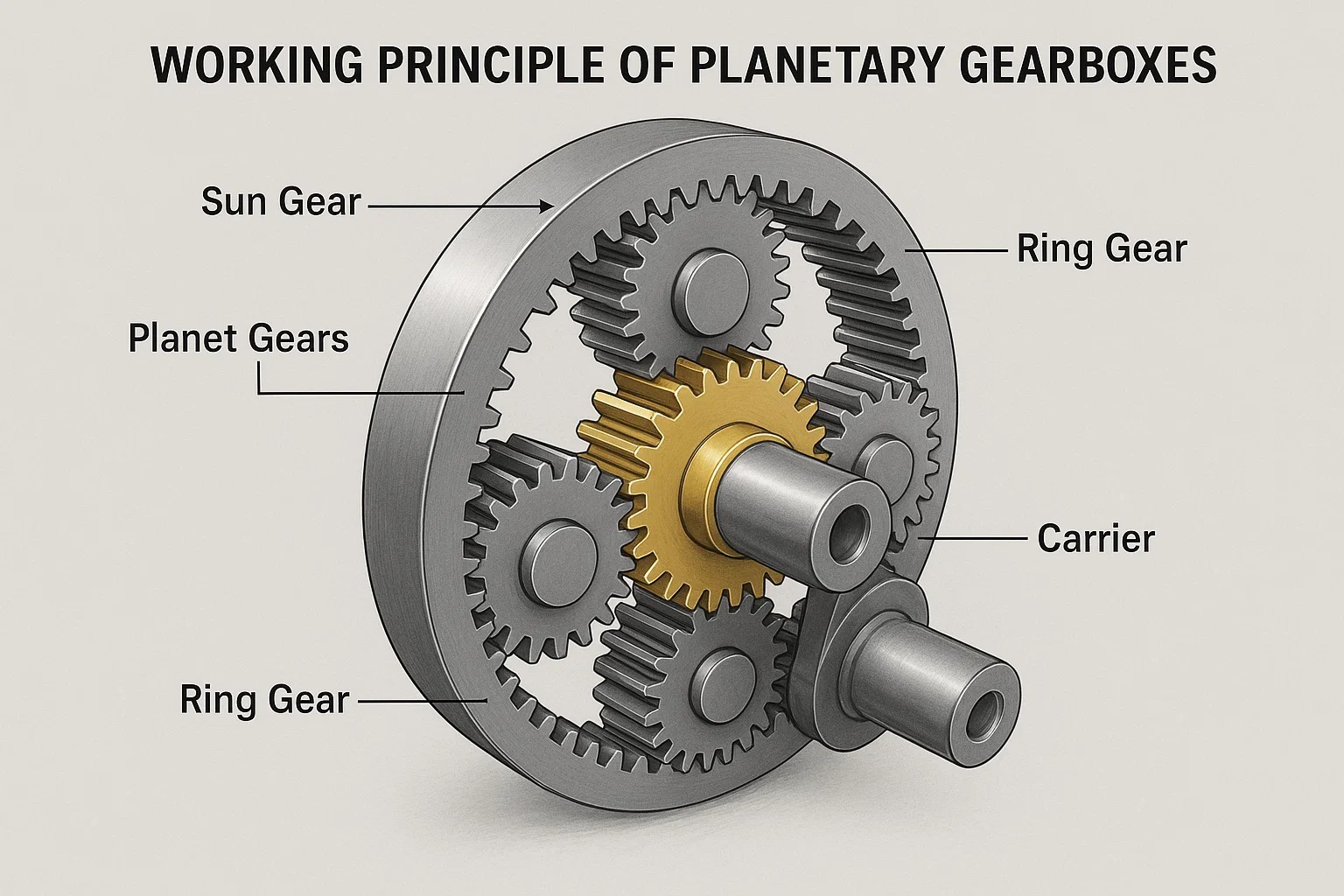

II. Werkprincipe van planetaire versnellingsbakken

De opmerkelijke prestaties van een planetaire versnellingsbak stengels uit zijn ingenieuze interne configuratie en de manier waarop de componenten op elkaar inwerken. Inzicht in dit mechanisme is de sleutel tot het waarderen van zijn wijdverbreide nut.

1. Componenten: Sun Gear, Planet Gears, Ringwiel, Vervoerder

Een typische planetaire versnellingsbak, in zijn meest basale vorm, bestaat uit vier fundamentele componenten, die elk een cruciale rol spelen in het stroomtransmissieproces:

• Sun Gear: Dit is de centrale versnelling, analoog aan de zon in ons zonnestelsel (vandaar de naam "Planetary"). Het is meestal de invoerwiel in een snelheidsreductieconfiguratie, of het uitgangsversnelling in een snelheidsverhogelijke configuratie. Het past extern met de planeetwielen.
• Planet Gears: Dit zijn meestal twee of meer versnellingen die rond de centrale zonnestraal draaien. Ze gaan samen met zowel de zonnestraal als de interne tanden van het ringwiel. De planeetwielen zijn verantwoordelijk voor het verspreiden van de belasting en het verzenden van vermogen van het zonnestraal naar de ringwiel of drager, of vice versa. Het aantal planeetwielen beïnvloedt de belastingverminderingscapaciteit en het evenwicht van het systeem.
• Ring Gear (annulus versnelling / interne versnelling): Dit is een buitenste versnelling met interne tanden die samengaan met de planeetwielen. Het omvat de zon en planeetwielen. De ringwiel kan stationair zijn, fungeren als een reactielid, of het kan worden aangedreven of de uitgang bieden. De interne tanden bieden een stabiel en robuust contactoppervlak voor de planeetwielen.
• Drager (planeet drager / arm): Dit is een structurele component die de planeetwielen op hun plaats houdt en hun afstand rond de zonnestraal onderhoudt. De planeet tandwielen zijn meestal gemonteerd op schachten die aan de drager worden bevestigd, waardoor ze op hun eigen bijlen kunnen roteren terwijl ze tegelijkertijd rond de zonnestraal draaien. De drager kan dienen als de invoer, uitvoer of een stationaire component, afhankelijk van de gewenste kinematische configuratie.

Met deze unieke, coaxiale opstelling van versnellingen kan de hele tandwieltrein worden ondergebracht in een compacte cilindrische behuizing, wat een belangrijk ontwerpvoordeel is.

2. Hoe de versnellingen op elkaar inwerken

De interactie van deze vier componenten bepaalt de snelheidsreductie, koppelvermenigvuldiging en rotatierichting van de versnellingsbak. Het operationele principe is afhankelijk van het repareren van een van de drie belangrijkste roterende componenten (zon, drager of ringwiel) en vervolgens een andere te gebruiken als ingang en de derde als uitgang.

Laten we eens kijken naar de meest voorkomende configuratie voor snelheidsreductie:

• Invoer: De Sun Gear wordt meestal aangedreven door een motor.
• Stationair: De Ring Gear wordt vastgehouden (verhinderd om te roteren).
• Uitvoer: De Carrier wordt de uitgangsas.

In deze opstelling:

1. Terwijl de zonnestraal roteert, drijft het de meshing planeet tandwielen aan.
2. Omdat de planeetwielen ook in elkaar gaan met de stationair Ringwiel, ze worden gedwongen om te "lopen" of rollen langs de binnenkant van de ringwiel.
3. Deze rollende beweging zorgt ervoor dat de planeetwielen rond de zonnestraal draait en hun ondersteunende draagt vervoerder met hen.
4. Omdat de planeetwielen rollen en in een baan ronddraaien, roteert de drager met een veel langzamere snelheid dan de input zonnestraal, waardoor de snelheid effectief wordt verminderd en het koppel wordt vermenigvuldigd.

Andere configuraties zijn mogelijk:

• Vaste drager: Als de koerier stationair wordt gehouden, fungeert het systeem als een standaardversnellingsreductie waarbij de zon de planeten aandrijft, die vervolgens de ringwiel aansturen. Deze opstelling kan worden gebruikt voor snelheidsvermindering of toename, vaak met verschillende uitgangsrichtingen.
• Vaste zonnestuur: Als het zonnestraal stationair wordt gehouden en de ringwiel wordt aangedreven (ingang), kan de drager de uitgang worden, wat resulteert in een andere reductieverhouding.

Het mooie van het planetaire ontwerp ligt in zijn vermogen om de belasting over meerdere planeetwielen te verdelen. Elke planeetuitrusting draagt ​​een deel van het totale koppel, wat leidt tot:

• Verhoogde laadcapaciteit: De belasting wordt gedeeld, dus elke tandwieltand ervaart minder stress in vergelijking met een conventionele tandwieltrein waar alle belasting door een enkel maaspunt wordt overgedragen.
• Soepelere operatie: Meerdere contactpunten verminderen trillingen en ruis.
• Grotere efficiëntie: De pure rollende actie tussen de versnellingen minimaliseert glijdende wrijving.

3. Berekening van de overbrengingsverhouding

De overbrengingsverhouding (i) van een planetaire versnellingsbak hangt af van welke componenten zijn gefixeerd, ingang en uitgang, evenals het aantal tanden op het zonnestraal ( Z s ​ ), ringwiel ( Z r ​ ) en planeetwars ( Z p ​ ). Terwijl het aantal planeetvertekeningen ( N p ​ ) beïnvloedt de laadcapaciteit, het heeft geen direct invloed op de ratio zelf.

Laten we eens kijken naar de meest voorkomende configuratie waar de Ringwiel is gefixeerd (stationair) , de Zonnevertrend is de invoer , en de Carrier is de uitvoer .

De formule voor de overbrengingsverhouding (I) in deze gemeenschappelijke configuratie (invoersnelheid / uitgangsnelheid) is:

i = 1 Z r / Z s

Waar:

• Z r ​ = Aantal tanden op de ringwiel
• Z s ​ = Aantal tanden op de zonnestraal

Voorbeeld: Als een planetaire versnellingsbak een zonnestraal heeft met 20 tanden ( Z s ​ = 20 ) en een ringwiel met 80 tanden ( Z r ​ = 80 ), en de ringwiel is vastgesteld:

i = 1 80/20 = 1 4 = 5

Dit betekent voor elke 5 rotaties van het ingang van de ingang, de uitgangsdrager zal 1 keer roteren. De snelheid wordt verlaagd met een factor 5 en het koppel wordt vermenigvuldigd met een factor 5 (het negeren van efficiëntieverliezen).

Belangrijke opmerkingen over de verhouding van de overbrenging:

• Voor planetaire versnellingsbakken met meerdere fasen is de totale overbrengingsverhouding het product van de individuele verhoudingen van elke fase. Als u bijvoorbeeld twee fasen heeft, elk met een verhouding van 5: 1, zou de totale verhouding zijn 5 × 5 = 25 : 1 .
• Andere configuraties (bijv. Vaste zon, invoerring, uitgangsdrager) hebben verschillende verhoudingsformules. De algemene formule, afgeleid met behulp van de Willis -vergelijking, is een krachtig hulpmiddel voor het berekenen van verhoudingen in alle epicyclische tandwieltreinen.

Inzicht in deze fundamentele componenten en hun dynamische interactie is cruciaal voor zowel het ontwerp als de selectie van planetaire versnellingsbakken voor specifieke toepassingen.

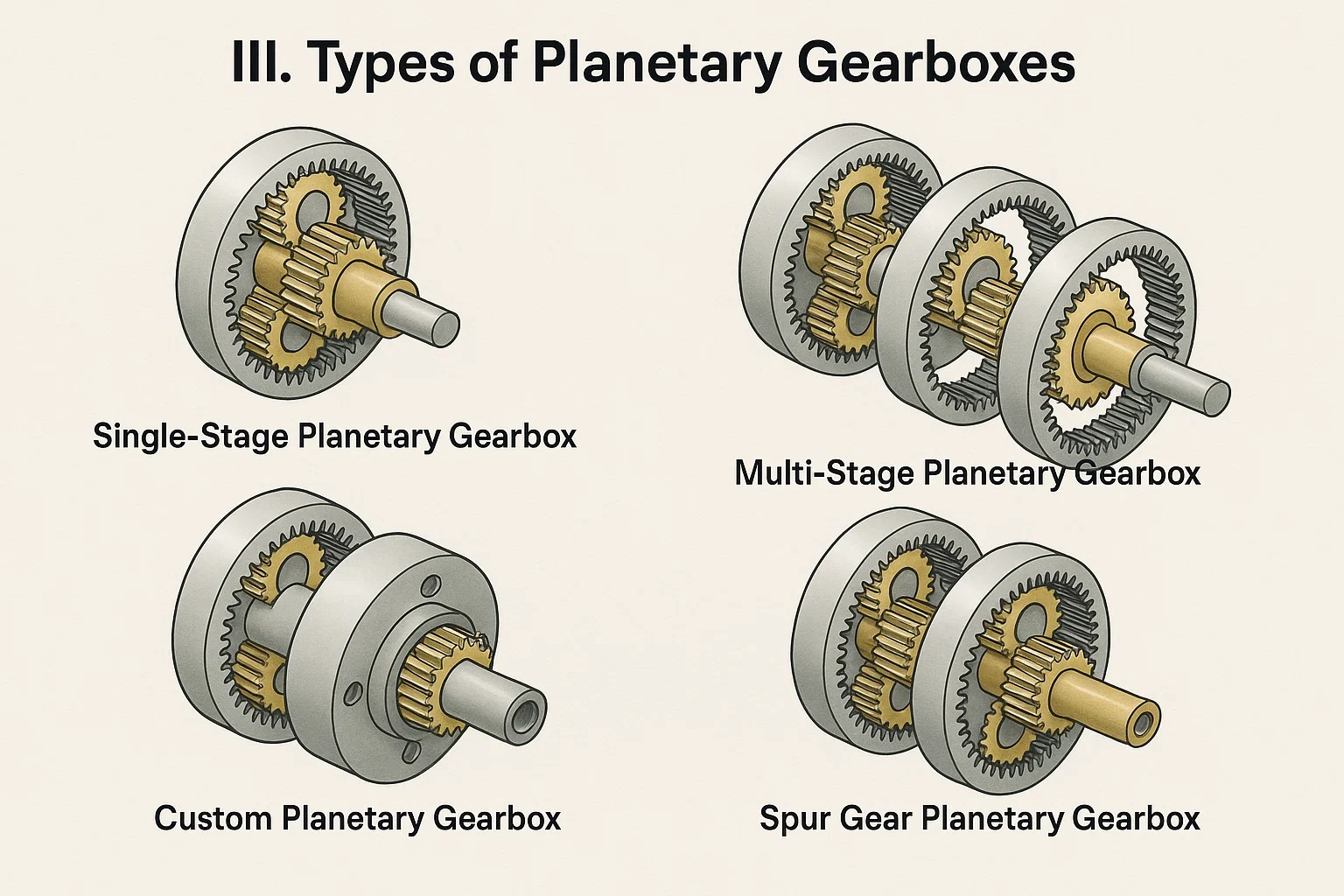

Iii. Soorten planetaire versnellingsbakken

Terwijl de fundamentele componenten van een planetaire versnellingsbak consistent blijven (zon, planeet, ring, drager), variaties in hun opstelling, het aantal fasen en het gebruikte type versnellingen leiden tot verschillende configuraties, elk geoptimaliseerd voor specifieke prestatiekenmerken en toepassingen.

1. Eenstadium planetaire versnellingsbakken

Een planetaire versnellingsbak met één fasen is de eenvoudigste vorm, die een set zon-, planeet- en ringwielen omvat met hun overeenkomstige drager.

• Structuur: Het bestaat uit één centrale zonnestraal, verschillende planeet versnellingen die met de zon messen, een planeetdrager die de planeetwielen vasthoudt en een buitenringwiel dat met de planeten meshing.
• Bediening: Het vermogen wordt meestal ingevoerd door het zonnestraal, de ringwiel wordt stationair gehouden en de uitgang wordt uit de drager gehaald (voor snelheidsreductie).
• Kenmerken:
  • Compactheid: Extreem compact voor de bereikte reductieverhouding.
  • Efficiëntie: Zeer hoge efficiëntie, vaak meer dan 97% voor een enkele fase.
  • BEPERKTE RATIO Bereik: De maximale praktische reductieverhouding voor een enkele fase is over het algemeen beperkt (bijvoorbeeld van 3: 1 tot ongeveer 10: 1 of 11: 1). Het bereiken van hogere verhoudingen in een enkele fase zou een zeer kleine zonnestraal vereisen ten opzichte van de ringwiel, wat kan leiden tot problemen met tandsterkte en het aantal planeetwielen dat kan worden gemonteerd.
  • Toepassingen: Ideaal voor toepassingen die gematigde snelheidsreductie, hoge koppeldichtheid en precieze bewegingscontrole vereisen in een kleine voetafdruk, zoals kleine robotica, servomotorische toepassingen en geautomatiseerde assemblagelijnen.

2. Multi-fase planetaire versnellingsbakken

Wanneer hogere reductieverhoudingen vereist zijn, of wanneer een zeer specifieke uitgangssnelheid nodig is dat een enkele fase niet efficiënt kan leveren, worden meerdere planetaire fasen in serie gecombineerd.

• Structuur: Een multi-fasen planetaire versnellingsbak bestaat uit twee of meer enkele planetaire tandwielsets opeenvolgend aangesloten. De uitgangsdrager van de eerste fase werkt vaak als het ingang van de zonnestraal voor de volgende fase, of een tussenliggende as verbindt de fasen.
• Bediening: De totale overbrengingsverhouding is het product van de afzonderlijke verhoudingen van elke fase. Bijvoorbeeld, een tweetraps versnellingsbak met een 5: 1-verhouding in de eerste fase en een 4: 1-verhouding in de tweede fase levert een algemene verhouding van 20: 1 op.
• Kenmerken:
  • Hoge reductieverhoudingen: In staat om zeer hoge overbrengingsverhoudingen te bereiken (bijvoorbeeld van 15: 1 tot enkele honderden of zelfs duizenden tot één).
  • Verhoogde lengte: De totale lengte van de versnellingsbak neemt toe met het aantal fasen, hoewel deze relatief compact blijft in vergelijking met multi-fasen parallelle as versnellingsbakken voor equivalente verhoudingen.
  • Enigszins verminderde efficiëntie: Hoewel elke fase zeer efficiënt is, is er een klein efficiëntieverlies bij elke extra fase. De algehele efficiëntie blijft echter meestal erg hoog (bijvoorbeeld 90-95% voor meerdere fase).
  • Toepassingen: Op grote schaal gebruikt in zware industriële machines, windturbines, zonne -trackingsystemen, grote robotica, bouwapparatuur en overal een zeer hoog koppel en lage uitgangsnelheden zijn nodig in een relatief compacte vormfactor.

3. Aangepaste planetaire versnellingsbakken

Naast standaard kant-en-klare eenheden, zijn aangepaste planetaire versnellingsbakken ontworpen en vervaardigd om te voldoen aan zeer specifieke en vaak unieke applicatie-eisen die niet kunnen worden voldaan door direct beschikbare oplossingen.

• Ontwerpoverwegingen: Aanpassing kan inhouden:
  • Specifieke overbrengingsverhoudingen: Niet-standaard of extreem hoge/lage verhoudingen.
  • Materialen: Gebruik van gespecialiseerde materialen voor extreme temperaturen, corrosieve omgevingen of gewichtsvermindering (bijvoorbeeld ruimtevaarttoepassingen).
  • Afdichting en smering: Oplossingen voor vacuümomgevingen, voedselvereisten of hogedruktoepassingen.
  • Montage en integratie: Unieke flensontwerpen, asconfiguraties (holle as, gesplitste as, geïntegreerde motor) of woonvormen om in beperkte ruimtes te passen.
  • Verzet: Ultra-lage terugslagvereisten voor precisiebewegingscontrole.
  • Ruis/trillingen: Ontwerpaanpassingen voor extreem stille werking.
  • Duty Cycle & Life: Ontwikkeld voor een uitzonderlijk lange levensduur of specifieke belastingcycli.
• Voordelen: Nauwkeurig geoptimaliseerde prestaties voor de beoogde toepassing, wat vaak leidt tot verbeterde systeemefficiëntie, betrouwbaarheid en levensduur.
• Toepassingen: Wetenschappelijke instrumenten met een hoge precisie, verdedigingstoepassingen, gespecialiseerde ruimtevaartsystemen, op maat gemaakte geautomatiseerde machines, medische apparaten en industriële niche-apparatuur waar standaardoplossingen onvoldoende zijn.

4. Spor Gear Planetaire versnellingsbakken

Deze classificatie verwijst naar het type tanden dat wordt gebruikt op de zon, planeet en ringwielen. Spoorwielen zijn het meest voorkomende en fundamentele type uitrusting.

• Kenmerken:
  • Rechte tanden: De tanden zijn recht en parallel aan de rotatieas.
  • Eenvoud en kosteneffectiviteit: Gemakkelijker en over het algemeen goedkoper om te produceren dan spiraalvormige versnellingen.
  • Hoog rendement: Uitstekende efficiëntie, vooral in goed uitgelijnde systemen.
  • Radiale belastingen: Genereer alleen radiale krachten (geen axiale stuwkracht).
  • Lawaai: Kan luidruchtiger zijn dan spiraalvormige versnellingen, vooral bij hogere snelheden, vanwege de gehele tand die tegelijkertijd grijpt ("impactbelasting").
• Toepassingen: Op grote schaal gebruikt in een breed scala aan toepassingen waar efficiëntie en kosten primaire overwegingen zijn en matige geluidsniveaus acceptabel zijn. Dit omvat de meeste algemene industriële automatisering, elektrische tools en veel compacte aandrijfsystemen.

5. Spiraalvormige versnellingsplanetaire versnellingsbakken

Spiraalvormige versnellingen hebben tanden die onder een hoek naar het gezicht van de versnelling worden gesneden en een helix vormen.

• Kenmerken:
  • Schuine tanden: Tanden zijn schuin ten opzichte van de rotatieas.
  • Soepelere betrokkenheid: De schuine tanden gaan geleidelijk in, van het ene uiteinde tot het andere, wat leidt tot stillere en soepelere operatie.
  • Hoger laadvermogen: De geleidelijke betrokkenheid betekent dat er op elk moment meer tanden in contact zijn, waardoor ze hogere belastingen kunnen verwerken voor dezelfde versnellingsgrootte in vergelijking met sporen.
  • Axiale stuwkracht: Genereer een axiale stuwkrachtkracht langs de as, die geschikte stuwkrachtlagers vereist om te beheren.
  • Productiecomplexiteit: Complexer en duurder om te produceren dan spotwars.
• Toepassingen: De voorkeur in toepassingen waarbij geluidsreductie, trillingsonderdrukking en hogere belastingscapaciteiten van cruciaal belang zijn. Dit omvat zeer nauwkeurige robotica, high-speed machines, automotive-transmissies, windturbine versnellingsbakken en zware industriële drives waar gladde krachttransmissie van het grootste belang is.

Het kiezen tussen spot en spiraalvormige versnellingsplanetaire versnellingsbakken hangt af van de specifieke eisen van de toepassing met betrekking tot ruis, laadcapaciteit, kosten en ontwerpcomplexiteit.

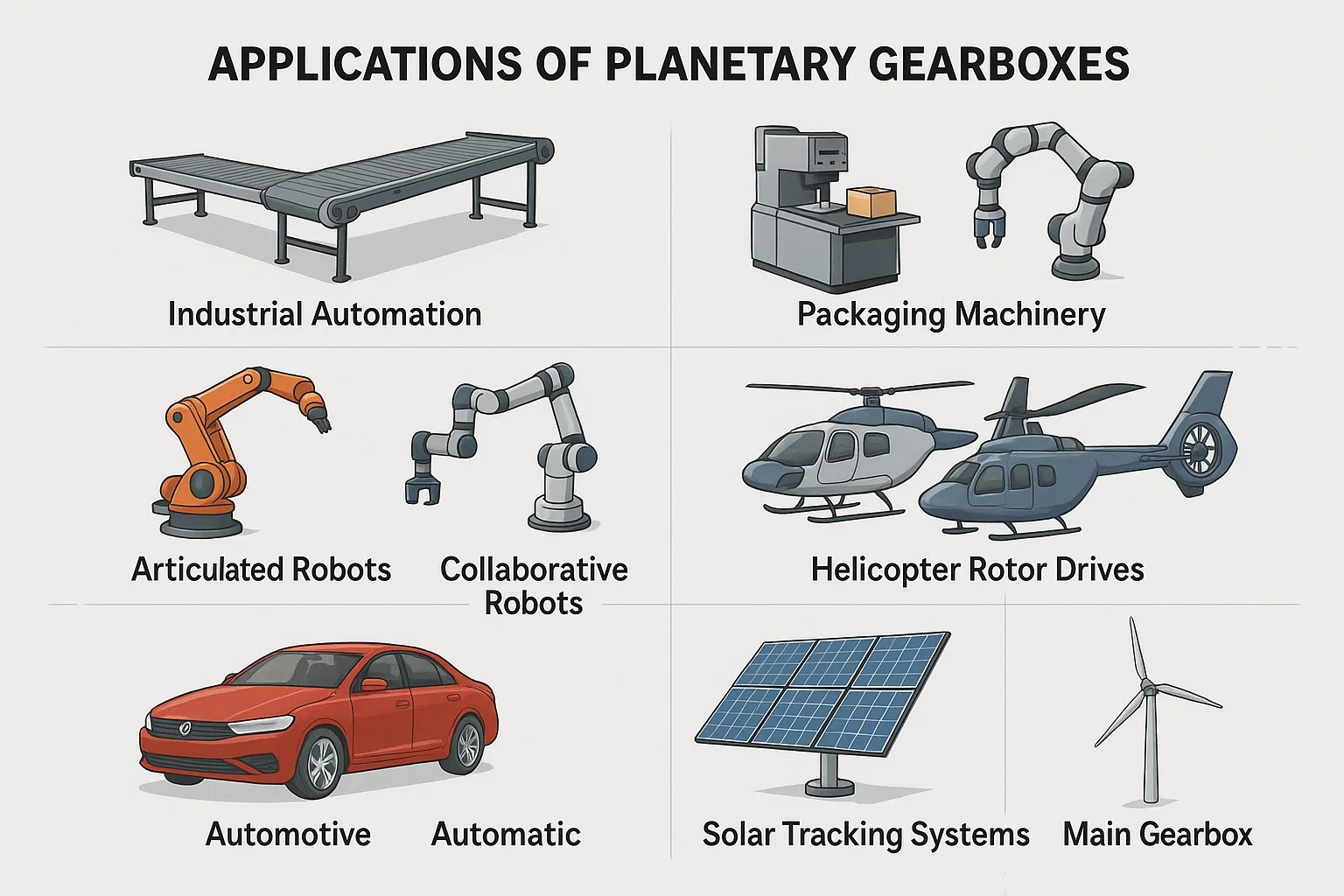

IV. Toepassingen van planetaire versnellingsbakken

De unieke combinatie van hoge koppeldichtheid, compacte grootte, hoge efficiëntie en precisie maakt planetaire versnellingsbakken onmisbaar over een breed scala aan industrieën. Hun veelzijdigheid stelt hen in staat naadloos te worden geïntegreerd in systemen, variërend van zeer nauwkeurige robotica tot zware industriële machines.

1. Industriële automatisering

Op het gebied van industriële automatisering zijn planetaire versnellingsbakken een hoeksteen voor het bereiken van precieze en betrouwbare bewegingscontrole. Hun vermogen om een ​​hoog koppel te leveren met minimale speling is van cruciaal belang voor de nauwkeurige positionering en beweging van geautomatiseerde machines.

• Transportsystemen: Zorg voor het benodigde koppel en snelheidsvermindering voor efficiënte en gecontroleerde verplaatsing van goederen langs productielijnen. Hun compacte grootte zorgt voor integratie in ruimtebeperkte transportbanden.
• Verpakkingsmachines: Cruciaal voor precieze synchronisatie van verschillende machine -elementen zoals vulstoffen, afdichters en labelers. De nauwkeurigheid van planetaire versnellingsbakken zorgt voor consistente productkwaliteit en hoge doorvoer.
• Afdrukapparatuur: Essentieel voor de precieze uitlijning en beweging van rollen en platen, waardoor printregistratie van hoge kwaliteit en consistente uitvoer in commerciële drukpersen wordt gewaarborgd.
• Materiaalbehandeling: Gebruikt in geautomatiseerde begeleide voertuigen (AGV's), geautomatiseerde opslag- en ophaalsystemen (AS/RS) en verschillende liften en takels waar gecontroleerde beweging en hoge belastingcapaciteit vereist zijn.
• Machines snijden en lassen: Bied de exacte positionerings- en voedingssnelheden die nodig zijn voor ingewikkelde snijpaden en precieze lasbewerkingen.

2. Robotica

Planetaire versnellingsbakken zijn bijna synoniem met moderne robotica vanwege hun fundamentele rol bij het bereiken van de behendigheid, kracht en precisie die wordt geëist door robotsystemen.

• Gearticuleerde robots: Geïntegreerd in de gewrichten van robotarmen (bijv. 6-assige robots) om het benodigde koppel te bieden voor het tillen en manipuleren van zware belastingen met behoud van hoge positionele nauwkeurigheid voor herhaalbare taken.
• Collaboratieve robots (Cobots): Hun lage terugslag en soepele werking dragen bij aan de precieze en veilige interactie die nodig is voor cobots die samen met menselijke operators werken.
• Service Robots: Gebruikt in mobiele robotplatforms voor navigatie en voortbeweging, evenals in manipulatorarmen voor taken in verschillende servicebedrijven.
• Exoskeletten: Toegepast in aangedreven exoskeletten voor medische revalidatie of industriële assistentie, die het nodige gezamenlijke koppel voor menselijke augmentatie biedt.

3. Aerospace

In de ruimtevaartindustrie maakt de premie voor gewichtsvermindering, betrouwbaarheid en precisie planetaire versnellingsbakken een ideale keuze voor tal van kritieke toepassingen.

• Actuatoren voor vliegtuigen: Gebruikt in besturingsoppervlakactuatoren (flappen, rolroeren, roer), retractiesystemen van landingsgestel en stuwkrachtomkeerders, waarbij een hoog koppel in een compact en lichtgewicht pakket essentieel is voor veiligheid en prestaties.
• Helikopter rotoraandrijvingen: Hoewel hoofdrotor versnellingsbakken zeer complex zijn, zijn planetaire stadia vaak integrale componenten vanwege hun mogelijkheden voor het delen van belastingen en hoge reductieverhoudingen, die van cruciaal belang zijn voor het verzenden van vermogen van de motor naar de rotor.
• Satelliet- en ruimtevaartuigmechanismen: Gebruikt in antenne -aanwijzingen, zonne -array -implementatiemechanismen en robotachtige armen op ruimtevoertuigen, waar precieze beweging in extreme omgevingen van het grootste belang is.

4. Automotive

Planetaire versnellingsbakken zijn een fundamentele component in veel autotoepassingen, met name bij transmissies.

• Automatische transmissies: De kern van de meeste automatische transmissies maakt gebruik van meerdere planetaire versnellingssets om verschillende overbrengingsverhoudingen te bieden zonder de stroom te onderbreken. Dit zorgt voor gladde en naadloze versnellingswijzigingen.
• Hybride voertuigaandrijvingen: Gebruikt in power-split-apparaten in hybride aandrijflijnen om stroom van de interne verbrandingsmotor en elektrische motor te combineren, waardoor efficiënt energiebeheer mogelijk wordt.
• Elektrisch voertuig (EV) aandrijflijnen: Hoewel eenvoudiger dan ICE-transmissies, gebruiken sommige EV's nog steeds enkele of meerfasen planetaire versnellingsbakken voor optimale motordelevermindering en koppelafgifte aan de wielen.
• Limited-slip differentiëlen: Sommige differentiële ontwerpen bevatten planetaire versnellingssets om de stroomverdeling tussen wielen te beheren, waardoor de tractie wordt verbeterd.

5. Solar -trackingsystemen

Voor het maximaliseren van de energievorming moeten zonnepanelen de beweging van de zon gedurende de dag nauwkeurig volgen. Planetaire versnellingsbakken zijn cruciaal voor deze precieze beweging.

• Enkele as trackers: Zorg voor de aandrijving voor panelen om langs één as te kantelen, waardoor hun hoek ten opzichte van de zon optimaliseert.
• Trackers met dubbele as: Schakel meer complexe bewegingen in, waardoor panelen zowel de azimut (horizontale hoek) als hoogte (verticale hoek) van de zon kunnen volgen. De hoge precisie en robuustheid van planetaire versnellingsbakken zorgen voor een betrouwbare langdurige werking in buitenomgevingen.

6. Windturbines

Planetaire versnellingsbakken zijn een cruciaal onderdeel in de aandrijflijn van de meeste multi-megawatt windturbines, die de opening overbruggen tussen de langzaam roterende rotor en de hogesnelheidsgenerator.

• Hoofdversnellingsbak: De primaire toepassing bevindt zich in de hoofdversnellingsbak die de langzaam spinnende rotorbladen van de windturbine verbindt (lage toerental, hoog koppel) met de veel sneller spinnende elektrische generator (hoog tpm, lager koppel). Planetaire fasen zijn zeer efficiënt voor deze aanzienlijke snelheidsverhoging en koppelconversie.
• Pitch and Yaw Systems: Kleinere planetaire versnellingsbakken worden ook gebruikt in de toonhoogtesystemen (controlerende meshoek) en giersystemen (het oriënteren van de gondel in de wind) om de precieze en krachtige bewegingen te bieden die nodig zijn voor optimale energievorming en veiligheid.

7. Verpakkingsmachines

Zoals kort vermeld onder industriële automatisering, is verpakkingsmachines sterk afhankelijk van de precisie- en hoge cyclussnelheden die zijn mogelijk door planetaire versnellingsbakken.

• Vulmachines: Zorg voor een nauwkeurige volume -dosering.
• Afdichtmachines: Zorg voor consistente druk en timing voor afdichting.
• Etiketteringsmachines: Garandeer precieze labelplaatsing bij hoge snelheden.
• Karton- en palletisatiemachines: Lever de gecontroleerde bewegingen voor het vormen, vullen, afdichten en stapelen van pakketten. De lage speling en compacte aard van planetaire versnellingsbakken zijn essentieel voor de gesynchroniseerde, snelle bewerkingen die kenmerkend zijn voor moderne verpakkingslijnen.

8. Afdrukapparatuur

De vraag naar hoogwaardige, hoge snelheid en consistente output in de drukindustrie maakt planetaire versnellingsbakken een ideale keuze.

• Offset -persen: Gebruikt in de aandrijfmechanismen voor plaatcilinders, dekencilinders en afdrukcilinders, waarvoor extreem precieze registratie en gladde rotatie vereist om spook- of verkeerde afdrukken te voorkomen.
• Digitale persen: Hoewel ze verschillen in technologie, kunnen elementen zoals papierinvoermechanismen en specifieke printkoppositioneringssystemen profiteren van de compacte en precieze aard van planetaire versnellingsbakken.
• Flexografische en zwaartekrachtpersen: Vergelijkbaar met offset vereisen deze persen nauwkeurige regeling van rolsnelheden en spanningssystemen, waar planetaire versnellingsbakken het benodigde koppel en precisie bieden.

De diverse toepassingen benadrukken het aanpassingsvermogen en de cruciale rol van planetaire versnellingsbakken in moderne industriële en technologische vooruitgang.

Planetaire versnellingsbak Type vergelijkingen

Hier zijn tafels die de belangrijkste kenmerken van verschillende planetaire versnellingsbakstypen samenvatten:

Planetaire versnellingsbak Type Vergelijking: één podium versus multi-fase

Planetaire versnellingsbak Type Vergelijking: Spor Gear vs. spiraalvormige versnelling

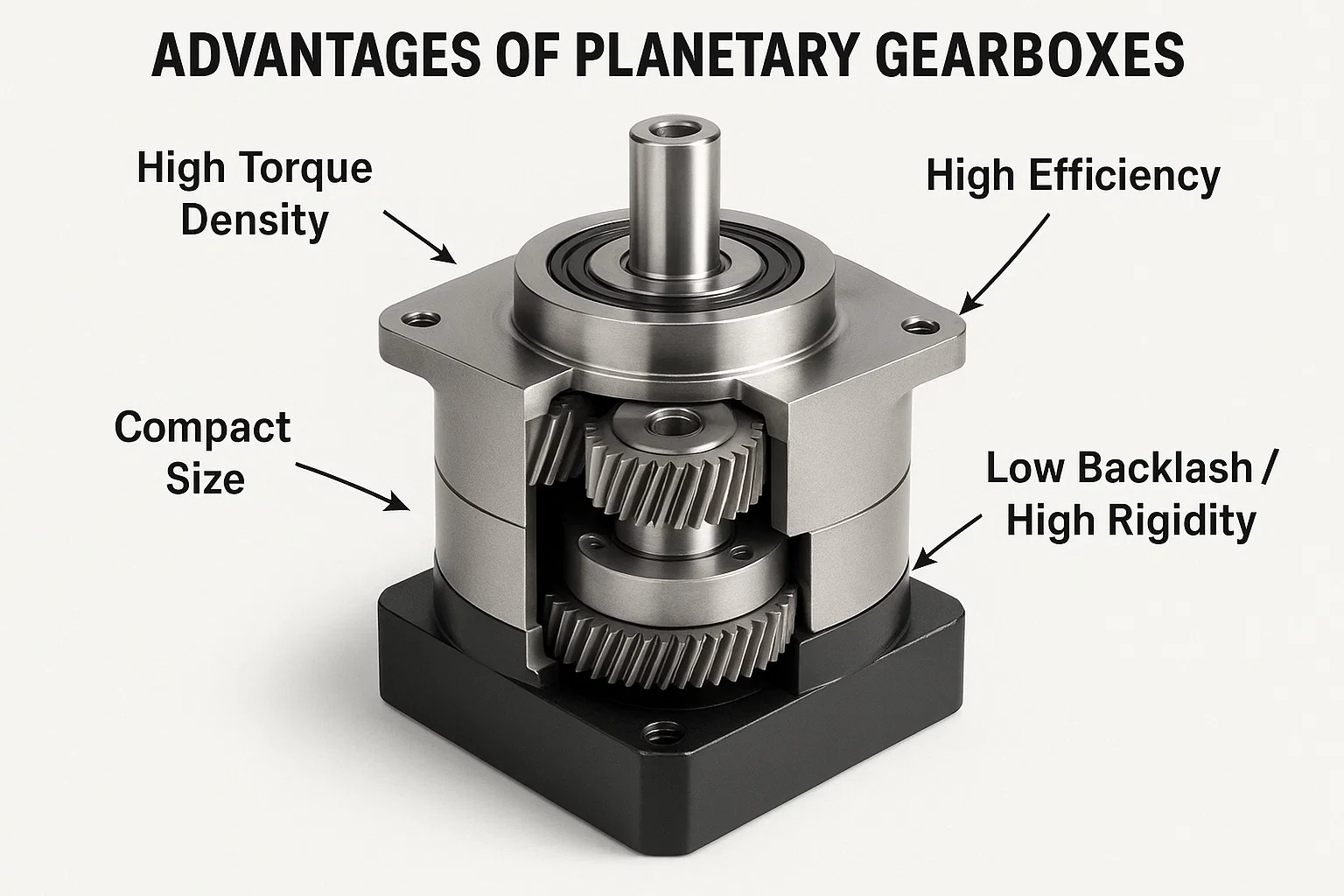

V. Voordelen

De unieke ontwerp- en operationele principes van planetaire versnellingsbakken geven ze verschillende belangrijke voordelen ten opzichte van andere versnellingspanconfiguraties. Deze voordelen zijn precies de reden waarom ze de voorkeurskeuze zijn in een breed scala aan veeleisende toepassingen waar prestaties, ruimte en efficiëntie voorop staan.

1. Hoge koppeldichtheid

Een van de meest boeiende voordelen van planetaire versnellingsbakken is hun uitzonderlijke koppeldichtheid . Dit verwijst naar hun vermogen om een ​​zeer hoge hoeveelheid koppel te verzenden ten opzichte van hun fysieke grootte en gewicht.

• Laden delen: De primaire reden voor deze hoge koppeldichtheid is de verdeling van de belasting tussen versnellingen met meerdere planeet. In een conventionele parallelle schacht versnellingsbak wordt de gehele belasting meestal door een enkel maaspunt tussen een stuurprogramma en een aangedreven versnelling verzonden. In een planetair systeem wordt het koppel daarentegen gedeeld met alle planeetwielen (bijvoorbeeld 3 of 4 planeetwielen), waardoor het contactgebied effectief wordt vermenigvuldiging van het vermogen.
• Stressverdeling: Deze lading-delen betekent dat elke afzonderlijke tandwieltand minder stress ervaart in vergelijking met een systeem met één mesh die hetzelfde totale koppel behandelt. Hierdoor kan kleinere versnellingen een groter vermogen overbrengen, of voor grotere versnellingen om een ​​aanzienlijk hoger vermogen over te dragen zonder hun fysieke dimensies evenredig te vergroten.
• Compacte kracht: Dit inherente ontwerpkarakteristiek maakt planetaire versnellingsbakken ideaal voor toepassingen waar de ruimte beperkt is, maar hoge krachttransmissie vereist, waardoor meer vermogen in een kleinere envelop wordt geleverd.

2. Compact maat

De compact maat van planetaire versnellingsbakken is een direct gevolg van hun coaxiale en concentrische ontwerp.

• Coaxiale invoer/uitvoer: In tegenstelling tot traditionele versnellingsbakken waar invoer- en uitgangshachten vaak worden offset, hebben planetaire versnellingsbakken meestal hun invoer- en uitgangsassen op dezelfde as uitgelijnd. Deze coaxiale opstelling stroomlijnen machine -ontwerp en integratie, waardoor de behoefte aan complexe asuitlijningen of extra ruimte voor offset -tandwielen wordt geëlimineerd.
• Ruimte -efficiëntie: De versnellingen zijn concentrisch gerangschikt, met de planeetwielen in een baan om binnen De ringwiel rond het zonnestraal. Deze interne opstelling minimaliseert de algehele voetafdruk van de versnellingsbak in vergelijking met externe versnellingen die meer ruimte vereisen voor parallelle schachten en grotere omhulsels om de versnellingspanningen te herbergen.
• Integratievoordelen: Deze compacte voetafdruk is van cruciaal belang in moderne machines, waar miniaturisatie en efficiënt gebruik van ruimte belangrijke ontwerpstuurprogramma's zijn. Het zorgt voor meer complexe functionaliteit in kleinere producten, vermindert de totale machinegrootte en het gewicht en vereenvoudigt de installatie.

3. Hoog rendement

Planetaire versnellingsbakken worden hoog aangeschreven vanwege hun indrukwekkende Efficiëntie van stroomoverdracht , vaak tot 97% of meer per stadium bereikt.

• Rollend contact: De primaire reden voor deze hoge efficiëntie is de overheersing van rollend contact tussen de tandwieltanden. In tegenstelling tot sommige andere versnellingsbak met een hogere mate van glijdende wrijving, is de beweging van de planeet versnellingen ten opzichte van de zon en ringwielen grotendeels een rollende beweging. Rollende wrijving is inherent lager dan glijdende wrijving, wat energieverliezen als warmte minimaliseert.
• Uitgebalanceerde krachten: De symmetrische verdeling van planeetwielen rond de zonnestraal helpt om radiale krachten in de versnellingsbak in evenwicht te brengen. Dit vermindert buigmomenten op assen en lagers, wat leidt tot minder wrijving en slijtage, en draagt ​​verder bij aan een hogere efficiëntie en een langere levensduur.
• Verminderd energieverbruik: Hogere efficiëntie vertaalt zich direct in minder energieval, lagere bedrijfstemperaturen en uiteindelijk lagere bedrijfskosten voor de apparatuur. Dit is een belangrijke factor in energie-intensieve industrieën en toepassingen op batterijen.

Naast deze kernvoordelen draagt ​​het unieke ontwerp van planetaire versnellingsbakken inherent bij aan verschillende andere gunstige kenmerken:

• Lage speling en hoge stijfheid: Het stijve ontwerp met het delen van lading met meerdere meshingpunten biedt inherent een zeer lage speling en hoge torsiestijfheid. Dit is cruciaal voor toepassingen die een hoge precisie en herhaalbare beweging vereisen, zoals robotica en CNC -machines.
• Rustige operatie: De belastinguitwisseling tussen meerdere versnellingen en de inherente balans van de roterende componenten leiden tot soepelere krachttransmissie en verminderde ruis en trillingen in vergelijking met andere tandwieltypen, vooral bij hogere snelheden.
• Duurzaamheid en lange levensduur: De robuuste constructie en uitgebalanceerde belastingverdeling minimaliseren slijtage op individuele tandwieltanden en lagers, wat leidt tot een langere operationele levensduur en verminderde onderhoudsvereisten, zelfs onder zware belastingen.

Samenvatting van planetaire versnellingsbakvoordelen

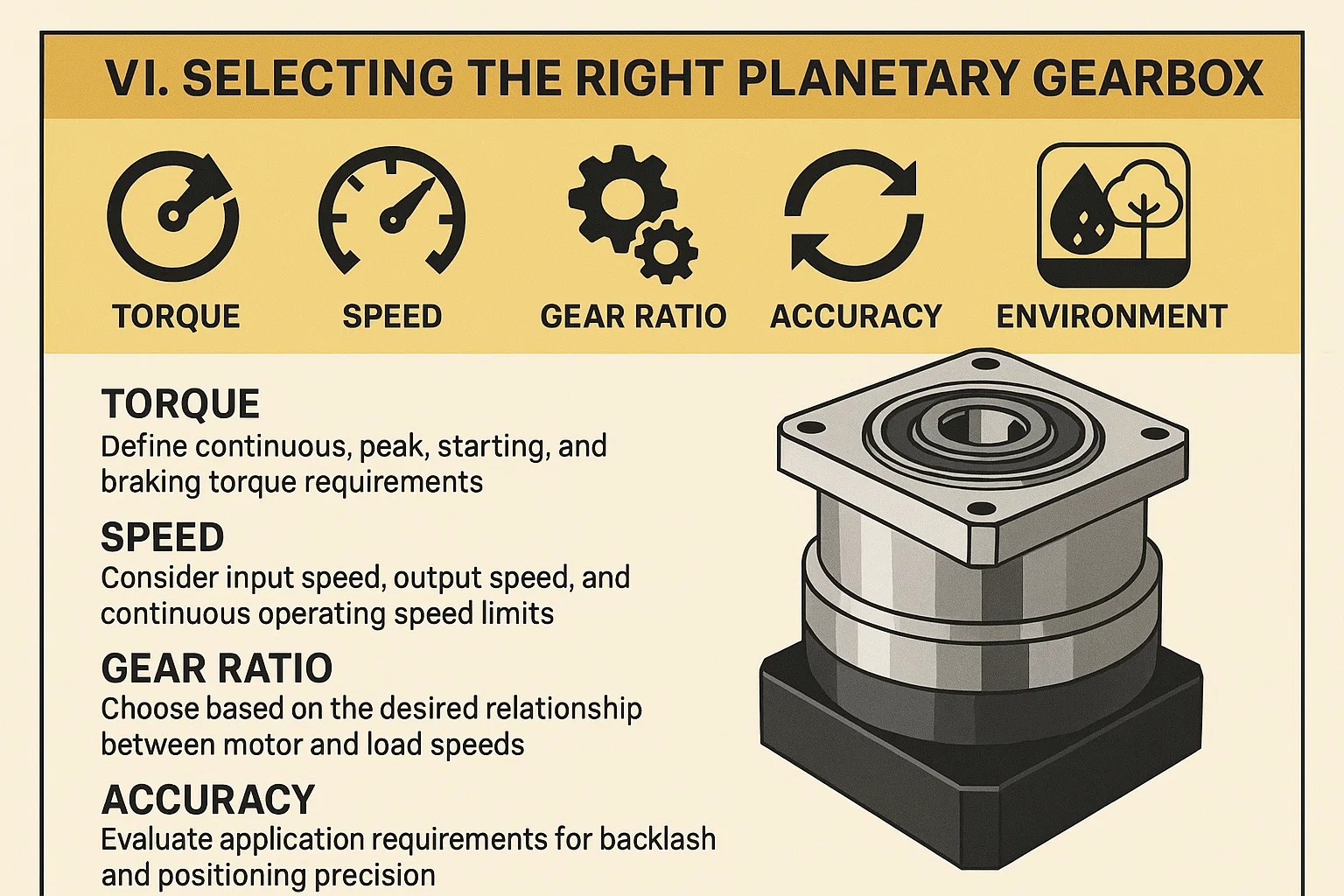

Vi. Het selecteren van de juiste planetaire versnellingsbak

Het kiezen van de juiste planetaire versnellingsbak is een cruciale stap om systeemprestaties, betrouwbaarheid en kosteneffectiviteit te garanderen. Onjuiste selectie kan leiden tot falen van apparatuur, inefficiëntie of onnodige kosten. Dit proces vereist een uitgebreid begrip van de eisen van de applicatie en de zorgvuldige matching van de verschillende parameters van de versnellingsbak.

1. Factoren om te overwegen: koppel, snelheid, overbrengingsverhouding, nauwkeurigheid, omgeving

Bij het selecteren van een planetaire versnellingsbak moeten de volgende kernfactoren volledig worden geëvalueerd:

• Koppel:
  • Uitgangskoppel: Dit is een van de meest cruciale parameters. U moet duidelijk de continu operationeel koppel en elk potentieel piekkoppel or versnellingskoppel de applicatie vereist. Het nominale uitgangskoppel van de versnellingsbak moet hoger zijn dan het continue operationele koppel van de applicatie, en de maximale tijdelijke koppelcapaciteit moet de piek van de toepassing of startende koppels kunnen weerstaan.
  • Start koppel en remkoppel: Deze tijdelijke knooppunten zijn vaak hoger dan continue knooppunten, en de versnellingsbak heeft voldoende reservecapaciteit nodig om ze te hanteren.
  • Rated koppel versus max koppel: De meeste fabrikanten bieden een nominaal uitgangskoppel (meestal het maximale koppel dat continu kan worden verzonden met een specifieke snelheid en levensduur) en een maximaal tijdelijk koppel (de absolute limiet die de versnellingsbak kan weerstaan ​​voor een korte duur vóór potentiële schade). Selecteer altijd op basis van de werkelijke behoeften van uw applicatie.
• Snelheid:
  • Inputsnelheid: Dit verwijst meestal naar de uitgangssnelheid van de motor naar de versnellingsbak. Elke planetaire versnellingsbak heeft een toegestane Maximale invoersnelheid , overtreffen wat kan leiden tot oververhitting, verhoogde lawaai of een verminderde levensduur.
  • Uitgangsnelheid: Dit is de uiteindelijke bedrijfssnelheid die door de toepassing vereist is. Het wordt afgeleid door de ingangssnelheid te delen door de overbrengingsverhouding.
  • Continue bedrijfssnelheid: De snelheid waarmee de versnellingsbak langdurig kan worden uitgevoerd. Snelle werking verhoogt het genereren van warmte.
• Overbrengingsverhouding:
  • De overbrengingsverhouding Fungeert als een brug tussen de motorsnelheid en de gewenste belastingssnelheid. Het wordt bepaald door de ingangsnelheid te delen door de uitgangssnelheid.
  • Overweeg bij het selecteren van een verhouding de efficiënte werksnelheidsbereik van de motor en de uiteindelijke snelheid die de belasting vereist.
  • Als een zeer hoge reductieverhouding nodig is, a Multi-fase planetaire versnellingsbak kan nodig zijn. Verschillende verhoudingen zullen de grootte, efficiëntie en kosten van de versnellingsbak beïnvloeden.
• Nauwkeurigheid (terugslag):
  • Verzet: Verwijst naar het hoekige spel of "slop" in de versnellingstrein. Het wordt gemeten als de hoeveelheid rotatie aan de uitgangsas wanneer de ingangsas wordt vastgehouden en heen en weer schommelt, meestal uitgedrukt in boogminutes . Hoe kleiner de speling, hoe hoger de precisie van de transmissie van de versnellingsbak.
  • Toepassingsvereisten:
    • Hoge precisie-toepassingen (bijv. Robotica, CNC-machines, lasersnijden): Vereist ultra-lage spoelboxen (bijv. <3 Arc-Min) om een ​​nauwkeurige positionering en padbesparingen te garanderen.
    • Algemene industriële toepassingen (bijvoorbeeld transportbanden, verpakkingsmachines): Kan meer ontspannen spelingvereisten hebben (bijv. 5-15 Arc-Min).
  • Lagere terugslag impliceert meestal preciezere productie en hogere kosten voor de versnellingsbak.
• Omgeving:
  • Bedrijfstemperatuur: Gearboxen zijn ontworpen voor specifieke bedrijfstemperatuurbereiken. Het overschrijden van deze limieten kan de prestaties van de smeermiddel, de levensduur van de afdichting en de algehele betrouwbaarheid van versnellingsbak beïnvloeden. Extreme hete of koude omgevingen vereisen speciale ontwerpen of smeermiddelen.
  • Beschermingsklasse (IP -beoordeling): Selecteer op basis van de aanwezigheid van stof, vocht of corrosieve agenten in de werkomgeving een versnellingsbak met een geschikte IP -beoordeling (bijv. IP65, IP67) om interne componenten te beschermen.
  • Trillingen en schokbelastingen: Als de toepassing hoge niveaus van trillingen of periodieke schokbelastingen omvat, kan een robuuster geconstrueerde versnellingsbak met duurzamere lagers vereist zijn.
  • Montagieruimte: Hoewel planetaire versnellingsbakken compact zijn, zorg er dan voor dat er voldoende ruimte is voor montage en de juiste warmtedissipatie.

2. Servicefactor

De Servicefactor ( f s ​ ) is een cruciale ontwerpvermenigvuldiger die wordt gebruikt om de nominale koppelbeoordeling van de versnellingsbak aan te passen om rekening te houden met verschillende onzekerheden en veeleisende voorwaarden die aanwezig zijn in de werkelijke toepassing. Het zorgt ervoor dat de geselecteerde versnellingsbak voldoende laadcapaciteitsmarge heeft voor de beoogde bedrijfsleven en betrouwbaarheid.

• Definitie: De servicefactor is een corrigerende coëfficiënt op basis van factoren zoals laadtype, schokniveau, dagelijkse bedrijfsuren, startfrequentie en omgevingscondities.
• Berekening: De Nominaal koppel van de geselecteerde versnellingsbak moet groter zijn dan of gelijk zijn aan de Vereist applicatiekoppel × Servicefactor ( f s ​ ) .
• Typische servicefactorbereik: Meestal tussen 1,0 en 2.0, of zelfs hoger.
  • 1.0 - 1.2: Uniforme belasting, korte dagelijkse werking, geen schokken.
  • 1.2 - 1.5: Matige schokbelastingen, normale dagelijkse werking.
  • 1.5 - 2.0: Zware schokbelastingen, continue zware werking, frequente start/stops.
• Belang: Fabrikanten bieden doorgaans gedetailleerde richtlijnen voor servicefactorselectie in hun productcatalogi. Het verwaarlozen van de servicefactor kan leiden tot overbelasting van versnellingsbak, voortijdige slijtage en falen.

3. Traagheid

Traagheid (traagheidsmoment, J ) verwijst naar de weerstand van een object tegen veranderingen in zijn rotatiebeweging. Bij het selecteren van planetaire versnellingsbakken voor servo -applicaties is traagheidsaanpassing een kritische overweging.

• Laad traagheid: De traagheid van de mechanische onderdelen aangedreven door de versnellingsbak.
• Motorinertie: De traagheid van de rotor van de motor.
• Versnellingsbak traagheid: De traagheid van de interne roterende componenten van de versnellingsbak (planeet tandwielen, zonnestraal, enz.), Meestal uitgedrukt als traagheid gereflecteerd in de ingangsas.
• Inertie matching ratio: Het wordt in het algemeen aanbevolen om de verhouding tussen de traagheid van de belasting (weerspiegeld in de motoras) en de rotorinertie van de motor binnen een bepaald bereik, meestal 1: 1 tot 10: 1 (traagheid van de traagheid van de belasting) te houden. Optimale matching ligt vaak tussen 3: 1 en 5: 1.
  • Een te hoge verhouding: Kan leiden tot instabiliteit van de motorbesturing, trage respons, oververhitting of trillingen.
  • Een te lage verhouding: Kan resulteren in een inefficiënte werking, omdat de motor niet volledig zijn mogelijkheden gebruikt.
• Berekening: De traagheid van de belasting wordt gereflecteerd in de motoras door deze te delen door het vierkant van de overbrengingsverhouding. Als de overbrengingsverhouding bijvoorbeeld is i en laadtertie is J L ​ , de gereflecteerde belastingtertie bij de motoras is J L ​ / i 2 .

4. Dermische capaciteit

Thermische capaciteit Verwijst naar de maximale hoeveelheid warmte die een versnellingsbak continu kan verdwijnen zonder zijn interne temperatuur die de toegestane limieten overschrijden, gezien specifieke omgevingscondities.

• Warmtebronnen: Tijdens de werking genereren planetaire versnellingsbakken warmte als gevolg van versnellingsmesh wrijving, lagerwrijving en smeermiddelverliezen. Als deze warmte niet effectief wordt verdwenen, zullen de interne temperaturen stijgen.
• Temperatuurimpact: Overmatig hoge interne temperaturen versnellen de afbraak van smeermiddelen, verminderen de levensduur van de afdichting en kan leiden tot voortijdige slijtage of schade van tandwielen en lagers.
• Belang:
  • Voor continue zware, hoge snelheid of langdurige bewerkingen , thermische capaciteit is een cruciale selectieparameter.
  • Zelfs als een versnellingsbak voldoet aan de koppelcapaciteit en de traagheidsaanpassingsvereisten, kan deze nog steeds oververhit raken tijdens continue werking als de thermische capaciteit onvoldoende is.
• Warmte -dissipatie: Warmte wordt meestal gedissipeerd door het oppervlak van de versnellingsbakbehuizing via natuurlijke convectie, of soms door geforceerde koelsystemen zoals fans. Fabrikanten bieden thermische capaciteitskaarten of gegevens om gebruikers te helpen dit te evalueren.

5. Bij het matchen van de versnellingsbak met de applicatie

Het selecteren van een planetaire versnellingsbak is een iteratief proces waarbij afwegingen en optimalisatie van alle hierboven genoemde factoren betrokken zijn.

1. Definieer applicatievereisten: Geef duidelijk het vereiste uitgangskoppel, snelheid, nauwkeurigheid, duty cyclus en omgevingscondities op.
2. Voorlopige berekeningen: Bepaal op basis van koppel- en snelheidsbehoeften in eerste instantie de vereiste overbrengingsverhouding.
3. Servicefactor toepassen: Pas de koppelvereiste aan door de juiste servicefactor toe te passen op basis van laadtype en bedrijfsomstandigheden.
4. Inertie matching: Evalueer de traagheid van de belasting en reflecteer deze in de motoras via de overbrengingsverhouding om een ​​goede matching met de traagheid van de motor te garanderen.
5. Controleer de thermische capaciteit: Vooral voor continue werking, zorg ervoor dat de thermische capaciteit van de geselecteerde versnellingsbak voldoende is om gegenereerde warmte af te voeren.
6. Nauwkeurigheidsvereisten: Kies een versnellingsbak met een geschikte Backlash -klasse op basis van de vraag van de toepassing om precisie te positioneren.
7. Milieu geschiktheid: Controleer de IP -beveiligingsclassificatie, bedrijfstemperatuurbereik en andere omgevingsspecificaties.
8. Maat en montage: Bevestig de fysieke afmetingen van de versnellingsbak in de beschikbare ruimte en dat de montagestijl voldoet aan de ontwerpvereisten.
9. Raadpleeg fabrikant: De uiteindelijke selectie moet gedetailleerde technische specificaties, prestatiecurves en selectiegidsen door de fabrikant integreren. Vaak kunnen de ingenieurs van de fabrikant deskundig advies bieden op maat van uw specifieke applicatie.

Belangrijkste factoren voor overzicht van planetaire versnellingsbakselectie

Vii. Onderhoud en probleemoplossing

1. Regelmatige onderhoudstaken

Proactief en gepland onderhoud is veel kosteneffectiever dan reactieve reparaties. Een typisch onderhoudsregime voor planetaire versnellingsbakken moet omvatten:

• Visuele inspecties: Controleer regelmatig de versnellingsbak op tekenen van externe schade, losse bevestigingsmiddelen, ongebruikelijke trillingen of olielekken rond afdichtingen en gewrichten. Een buitenkant van de versnellingsbak helpt ook bij efficiënte warmtedissipatie.
• Smeermiddelniveau Controle: Inspecteer periodiek het smeermiddelniveau. Voor olie-gesmolten eenheden kan dit een peilstok of zichtglas inhouden. Voor vette eenheden, zorg ervoor dat de vetaanpassing toegankelijk en duidelijk is.
• Beoordeling van smeermiddelen: Controleer de kleur, duidelijkheid en consistentie van het smeermiddel. Tekenen van verkleuring (donker worden), bewolking (waterverontreiniging) of metalen deeltjes duiden op een behoefte aan onmiddellijke verandering van smeermiddelen en verder onderzoek.
• CONTROLE -CONTROLE van de bevestiging: Na verloop van tijd kunnen trillingen montagebouten en koppelingsinrichtingsmiddelen oplossen. Controleer en neem regelmatig alle kritieke bouten op volgens de specificaties van de fabrikant. Losse verbindingen kunnen leiden tot verkeerde uitlijning, verhoogde slijtage en lawaai.
• Schoonmaak: Houd de versnellingsbak buitenkant vrij van stof, vuil en puin. Een opbouw kan als een isolerende laag fungeren, warmtedissipatie belemmeren en mogelijk leiden tot oververhitting.

2. Smering

Smering is misschien wel de meest kritische factor in de levensduur en prestaties van een planetaire versnellingsbak. Het dient meerdere vitale functies:

• Vermindert wrijving en slijtage: Creëert een beschermende film tussen bewegende delen (versnellingen, lagers), waardoor metaal-tot-metaal contact wordt voorkomen.

• Warm warmte verdrijven: Voert warmte weg die wordt gegenereerd door wrijving, en helpt om optimale bedrijfstemperaturen te behouden.

• Beschermt tegen corrosie: Vormt een barrière tegen vocht en corrosieve middelen, waardoor roest en afbraak van interne componenten voorkomen.

• Reinigt: Helpt om deeltjes weg te dragen en de interne oppervlakken schoon te houden.

• Soorten smeermiddelen:

  • Vet: Meestal gebruikt voor kleinere, afgesloten of lage snelheid versnellingsbakken. Het biedt goede afdichteigenschappen en kan in verschillende oriëntaties werken. Het biedt echter minder koelcapaciteit dan olie.
  • Olie: De voorkeur voor grotere, hogere, of hogere krachttoepassingen vanwege de superieure koel- en reinigingsmogelijkheden. Verschillende viscositeiten zijn beschikbaar op basis van snelheid, temperatuur en belasting.

• Smeermethoden:

  • Vetsmeer: Toegepast via vetfittingen met gespecificeerde intervallen.
  • Smering van oliebad: Gears gedeeltelijk ondergedompeld in een oliereservoir en olie op componenten spatten.
  • Splash smering: Vergelijkbaar met het oliebad, maar vertrouwt meer op de beweging van tandwielen om olie te spatten.
  • Geforceerde smering (olicirculatie): Gebruikt voor grote, krachtige versnellingsbakken, waarbij olie door het systeem wordt gepompt, gefilterd en gekoeld.

• Smeerschema: Houd altijd strikt aan de Aanbevelingen van de fabrikant . Dit omvat:

  • Eerste vulling/wijzigen: Vaak vereist na een eerste inloopperiode.
  • Regelmatige wijzigingsintervallen: Gebaseerd op bedrijfsuren, temperatuur, belasting en type smeermiddel.
  • Top-ups: Voor systemen die dit toestaan, is het handhaven van het juiste smeermiddelniveau essentieel.

3. Vibratieanalyse

Trillingsanalyse is een krachtige voorspellende onderhoudstechniek die wordt gebruikt om vroege tekenen van slijtage, schade of verkeerde uitlijning in de versnellingsbak te detecteren, vaak lang voordat hoorbare ruis of aanzienlijk falen optreedt.

• Doel: Om de "gezondheid" van de versnellingsbak te controleren door de unieke trillingssignatuur te analyseren. Veranderingen in deze handtekening duiden op een ontwikkelingsprobleem.
• Hoe het werkt: Sensoren (versnellingsmeters) zijn bevestigd aan de versnellingsbakbehuizing om trillingen te meten. Deze metingen worden vervolgens geanalyseerd op specifieke frequenties en amplitudes die overeenkomen met verschillende interne componenten (bijvoorbeeld specifieke tandwieltanden, lagers, schachten).
• Wat het detecteert:
  • Lagerkleding: Verhoogde trillingen bij specifieke frequenties gerelateerd aan lagerelementen (ballen/rollers, binnenrace, buitenrace, kooi).
  • Tandwandafwijkingen: Chippen, putjes of slijtage op tandwieltanden creëren unieke trillingspatronen.
  • Verkeerde uitlijning: Wijsafwisseling of montageproblemen kunnen karakteristieke trillingen veroorzaken.
  • Onbalans: Onevenwichtige roterende componenten kunnen leiden tot verhoogde trillingen.
  • Losheid: Losse componenten kunnen impactachtige trillingen veroorzaken.
• Voordelen:
  • Verminderde ongeplande downtime: Maakt geplande reparaties mogelijk tijdens geplande onderhoudsvensters, waardoor catastrofale storingen worden voorkomen.
  • Geoptimaliseerde onderhoudsschema's: Verschuiving van op tijd gebaseerd naar conditie-gebaseerd onderhoud, waardoor onnodige interventies worden verminderd.
  • Uitgebreide component levensduur: Het aanpakken van kleine problemen voorkomt vroeg dat ze escaleren in grote problemen.

4. Gemeenschappelijke problemen en oplossingen

Probleemen oplossen Een planetaire versnellingsbak begint vaak met een zorgvuldige observatie van symptomen (ruis, hitte, lekken, verminderde prestaties) en vervolgens systematisch de mogelijke oorzaken te beperken. Raadpleeg altijd eerst de technische handleiding van de versnellingsbak.

5. Backlash (als een probleem)

Terwijl wat terugslag normaal is voor elke versnellingstrein, een toename van de terugslag geeft vaak slijtage of schade aan.

• Oorzaken:
  • Normale slijtage: Over uitgebreide bedrijfsperioden kunnen tandoppervlakken en lagervrijheden geleidelijk toenemen.
  • Lagerkleding: Gedragen lagers laten schachten radiaal bewegen, waardoor de effectieve klaring tussen tandwieltanden wordt vergroot.
  • Versnelling tand slijtage/schade: Putten, spormen of overmatige slijtage op versnellingstanden verhoogt het spel direct.
  • Onjuiste montage: Onjuist ingesmukte bouten of onjuiste aanpassing tijdens de eerste montage of reparatie.
  • Overbelasting/schokbelasting: Plotselinge, overmatige belastingen kunnen de tanden en lagers van de versnelling vervormen of beschadigen.
• Symptomen: Schokkerige of onnauwkeurige beweging tijdens richtingveranderingen, verminderde positioneringsnauwkeurigheid in precisietoepassingen, verhoogde ruis (clunking of kloppen tijdens omkeringen).
• Oplossingen:
  • Voor de meeste zeer nauwkeurige, verzegelde planetaire versnellingsbakken betekent een toename van de terugslag meestal Vervanging van de versnellingsbak omdat interne componenten niet zijn ontworpen voor veldaanpassing of reparatie.
  • In sommige grotere, bruikbare industriële versnellingsbakken kunnen gedragen componenten (versnellingen, lagers) worden vervangen door een gekwalificeerde technicus.
  • Zorg voor de juiste montage- en koppelingsuitlijning om externe oorzaken uit te sluiten.

6. Ruis (als een probleem)

Ongewone ruis uit een planetaire versnellingsbak is een sterke indicator voor een onderliggend probleem. Het type ruis kan vaak wijzen op het probleem.

• Oorzaken:
  • Onvoldoende of vervuild smeermiddel: Gebrek aan smeermiddelfilm of schurende deeltjes in olie/vet leidt tot verhoogde wrijving en slijpgeluiden.
  • Versleten of beschadigde lagers: Produceer zeuren, zoemend of slijpgeluiden, afhankelijk van het type en de omvang van slijtage.
  • Beschadigde versnellingstanden: Chippen, putje of gebroken tanden kunnen kloppen, klinkende of ongelijke slijpgeluiden veroorzaken.
  • Verkeerde uitlijning: Tussen de motor en de versnellingsbak, of versnellingsbak en aangedreven belasting, kan overmatige trillingen en ruis veroorzaken.
  • Overbelasting: Werk boven de nominale capaciteit leidt tot verhoogde stress, warmte en lawaai.
  • Resonantie: Als de werkfrequentie overeenkomt met een natuurlijke frequentie van de machine, kan deze trillingen en ruis versterken.
• Symptomen: Zeuren, zoemen, slijpen, klikken, kloppen, rammelen.
• Oplossingen:
  • Controleer/vervang smeermiddel: Zorg voor het juiste type, niveau en netheid.
  • Inspecteren op slijtage: Luister naar verschillende gebieden, overweeg trillingsanalyse om de bron (lagers, versnellingen) te bepalen.
  • REALEN: Controleer en corrigeer elke verkeerde uitlijning in de drive -trein.
  • LAAD VERMINDEREN: Zorg ervoor dat de versnellingsbak niet verder werkt dan zijn continue of intermitterende koppelbeoordelingen.
  • Isolatie: Gebruik trillingsdempels als ruis te wijten is aan resonantie of uitgezonden trillingen.

Gemeenschappelijke planetaire versnellingsbakproblemen, oorzaken en oplossingen

Viii. Toekomstige trends in planetaire versnellingsbaktechnologie

Het veld van vermogenstransmissie evolueert continu, aangedreven door toenemende eisen voor hogere prestaties, grotere efficiëntie, verbeterde intelligentie en verbeterde duurzaamheid in de industrie. Planetaire versnellingsbaktechnologie staat voorop in deze evolutie, met verschillende belangrijke trends die de toekomst vormgeven.

1. Vooruitgaven in materialen en ontwerp

Innovatie in materiaalwetenschap en ontwerpmethoden verlegt de grenzen van wat planetaire versnellingsbakken kunnen bereiken:

• Geavanceerde materialen:
  • Materialen met een hogere sterkte-gewichtsmaterialen: Onderzoek naar nieuwe stalen legeringen, keramiek en composietmaterialen is gericht op het produceren van lichtere maar sterkere versnellingen en behuizingen. Dit is met name cruciaal voor ruimtevaart, automotive (vooral EV's) en robotica waar gewichtsvermindering direct invloed heeft op de prestaties en energie -efficiëntie.
  • Verbeterde oppervlaktebehandelingen en coatings: Nieuwe oppervlaktehardende technieken (bijv. Geavanceerde nitridende, carburatie) en lage-branche, hoog-wear-resistente coatings (bijv. DLC-diamantachtige koolstof) worden ontwikkeld. Deze verbeteren de duurzaamheid van tandwieltanden, verminderen wrijvingsverliezen en verlengen de operationele levensduur van componenten, zelfs onder extreme belastingen of in uitdagende omgevingen.
  • Slimme materialen: Hoewel het nog grotendeels in onderzoek is, kan de potentiële integratie van slimme materialen die zich kunnen aanpassen aan veranderende omstandigheden (bijvoorbeeld zelfverzekerde, zelfherstellende eigenschappen) een revolutie teweeg te brengen in versnellingsbakonderhoud en levensduur.
• Geoptimaliseerde versnellingsgeometrie en tandontwerp:
  • Geavanceerde simulatie en analyse: Moderne computationele tools zoals eindige elementenanalyse (FEA) en Computational Fluid Dynamics (CFD) stellen ingenieurs in staat om versnellingsmishing, spanningsverdeling en smeringstroom precies te modelleren en te simuleren. Dit leidt tot geoptimaliseerde tandwielprofielen en geometrieën die spanningsconcentraties minimaliseren, de belastingverdeling verbeteren, het geluid verminderen en de efficiëntie maximaliseren.
  • Topografie -aanpassing: Het ontwerpen van specifieke micro-topografieën op tandoppervlakken kan de vorming van de smeermiddelfilm verbeteren, de wrijving verminderen en de slijtvastheid verbeteren.
• Additieve productie (3D -printen):
  • Complexe geometrieën: 3D -printen zorgt voor het maken van zeer complexe interne structuren in versnellingsbakken, zoals geïntegreerde koelkanalen, geoptimaliseerde lichtgewicht ontwerpen of zelfs nieuwe versnellingsgeometrieën die onmogelijk te produceren zijn met traditionele bewerkingsmethoden.
  • Snelle prototyping en aanpassing: Deze technologie vergemakkelijkt een snelle prototyping van nieuwe ontwerpen en maakt een kosteneffectieve productie van sterk op maat gemaakte planetaire versnellingsbakken mogelijk voor nichetoepassingen zonder uitgebreide gereedschapskosten.

2. Integratie met slimme technologieën

De convergentie van werktuigbouwkunde met digitale technologieën is het omzetten van planetaire versnellingsbakken in "slimme" componenten, in staat tot zelfcontrole en intelligente werking.

• Geïntegreerde sensoren: Toekomstige versnellingsbakken zullen steeds meer ingebedde sensoren hebben voor realtime monitoring van kritieke parameters zoals:
  • Temperatuur: Op verschillende interne punten om oververhitting te detecteren.
  • Trillingen: Om vroege tekenen van slijtage of versnellingsschade te identificeren.
  • Snelheid en koppel: Voor het volgen van prestaties en overbelasting.
  • Smeermiddelkwaliteit: Sensoren die besmetting of afbraak van het smeermiddel kunnen detecteren.
• Kunstmatige intelligentie (AI) en Machine Learning (ML):
  • Voorspellend onderhoud: AI -algoritmen analyseren gegevens van geïntegreerde sensoren om potentiële storingen te voorspellen voordat ze zich voordoen, waardoor proactief onderhoud mogelijk is en ongeplande downtime wordt geminimaliseerd. Modellen van machine learning kunnen subtiele afwijkingen identificeren in bedrijfspatronen die menselijke analyse zou kunnen missen.
  • Prestatie -optimalisatie: AI kan bedrijfsomstandigheden analyseren en parameters aanpassen (als het systeem toestaat) om de efficiëntie te optimaliseren of de levensduur van de componenten te verlengen.
  • Anomaliedetectie: Snel het markeren van ongebruikelijke bedrijfsomstandigheden die afwijken van normaal gedrag.
• Digitale tweelingtechnologie:
  • Virtuele replica's: Het creëren van een virtuele "digitale tweeling" van een fysieke versnellingsbak zorgt voor realtime simulatie, prestatievoorspelling en virtuele testen van verschillende scenario's zonder de werkelijke fysieke eenheid te beïnvloeden.
  • Verbeterde diagnostiek: De digitale tweeling kan realtime gegevens van de fysieke versnellingsbak verwerken om zeer nauwkeurige diagnostiek en prognostiek te bieden.

3. Conditie -monitoring

Condition Monitoring (CM) is een hoeksteen van slimme versnellingsbaktechnologie, het verplaatsen van onderhoudsstrategieën van reactief of op tijd gebaseerd naar voorspellend en op staat gebaseerd.

• Definitie: Conditie -monitoring omvat continu of periodiek het waarnemen van de toestand van een planetaire versnellingsbak en zijn componenten om veranderingen te identificeren die kunnen wijzen op een zich ontwikkelende fout of verslechtering van de prestaties.
• Methoden:
  • Trillingsanalyse: (Zoals gedetailleerd in sectie VII) blijft een primair hulpmiddel, waarbij problemen worden gedetecteerd zoals lagerkleding, tandwieltandendefecten en onbalans.
  • Temperatuurbewaking: Het volgen van interne en externe temperaturen om door wrijving geïnduceerde warmte te identificeren, wat wijst op mogelijke smeerproblemen of overbelasting.
  • Olie -analyse: Laboratoriumanalyse van smeermonsters om slijtagedeeltjes, verontreiniging (bijv. Water, brandstof) en afbraak van smeermiddelen te detecteren, waardoor inzichten worden gegeven in de gezondheid van interne componenten.
  • Akoestische emissie (AE): Luisteren naar hoogfrequente geluiden gegenereerd door beginnende fouten zoals scheurvoortplanting of oppervlakteschade.
• Voordelen: Proactief onderhoud, verminderde ongeplande downtime, verhoogd activa -gebruik, geoptimaliseerde reparatieschema's, langdurige levensduur van componenten en verbeterde operationele veiligheid.

4. IoT -integratie

The Internet of Things (IoT) Verbindt planetaire versnellingsbakken met bredere digitale ecosystemen, waardoor monitoring op afstand, gegevensgestuurde besluitvorming en naadloze integratie in slimme fabrieken mogelijk wordt (Industry 4.0).

• Connectiviteit: Gearboxen worden in toenemende mate uitgerust met communicatiemodules (bijv. Wi-Fi, Cellular, Ethernet) om sensorgegevens naar lokale gateways of cloudgebaseerde platforms te verzenden.
• Monitoring en controle op afstand: Operators en onderhoudsteams kunnen versnellingsbakgezondheid, prestatiestatistieken controleren en waarschuwingen ontvangen van overal, waardoor externe diagnostiek en mogelijk zelfs externe aanpassingen faciliteren.
• Gegevensgestuurde inzichten: De enorme hoeveelheden verzamelde gegevens maken geavanceerde analyses mogelijk, die diepere inzichten bieden in versnellingsbakprestaties, het identificeren van trends, het optimaliseren van operationele parameters en het ondersteunen van continue verbeteringsinitiatieven.
• Integratie met bedrijfssystemen: IoT-compatibele versnellingsbakken kunnen naadloos integreren met Enterprise Resource Planning (ERP) Systems, Manufacturing Execution Systems (MES) en Computer-Aided Maintenance Management Systems (CMM's), waardoor een holistische kijk op fabrieksactiviteiten en onderhoudsbehoeften ontstaat.

Deze trends wijzen gezamenlijk naar een toekomst waar planetaire versnellingsbakken niet alleen mechanische componenten zijn, maar intelligente, verbonden en zelfbewuste systemen die aanzienlijk bijdragen aan de efficiëntie, betrouwbaarheid en automatisering van industriële processen.

Conclusie: samenvatting van voordelen en gebruik van planetaire versnellingsbakken

Deze diepgaande gids heeft de ingewikkelde wereld van planetaire versnellingsbakken doorkruist, van hun fundamentele werkprincipes tot hun diverse toepassingen en diepgaande voordelen. We hebben onderzocht hoe deze ingenieuze mechanische systemen, gekenmerkt door hun centrale zonne -uitrusting, omdraaide planeetwielen en buitenringuitrusting, rotatiekracht transformeren om te voldoen aan de veeleisende vereisten van de moderne industrie.

We hebben gezien dat de kernsterkte van planetaire versnellingsbakken ligt in hun vermogen om te leveren Uitzonderlijk hoge koppeldichtheid binnen een Opmerkelijk compacte voetafdruk . Dit unieke ontwerp zorgt voor de efficiënte verdeling van de belasting over meerdere versnellingsma, wat resulteert in Superieure krachttransmissie -efficiëntie and minimale terugslag , wat cruciaal is voor precisiecontrole. Deze inherente voordelen onderscheiden hen van conventionele uitrustingsoplossingen, waardoor ze een hoeksteen zijn van krachtige machines.

De veelzijdigheid van planetaire versnellingsbakken is duidelijk in hun wijdverbreide acceptatie in een veelvoud van sectoren. Van de precieze bewegingen van industriële automatisering en de gearticuleerde gewrichten van robotica aan de robuuste eisen van ruimtevaart and automotive transmissies , ze zijn onmisbaar. Hun rol strekt zich uit tot de energiesector, voeding Windturbines en zorgen voor de nauwkeurige positionering van Zonne -trackingsystemen en het optimaliseren van de prestaties in Verpakkings- en afdrukmachines . Ongeacht de toepassing bieden planetaire versnellingsbakken consequent de nodige kracht, snelheidsvermindering en nauwkeurigheid om de voortgang te stimuleren.

Verder hebben we de continue evolutie van deze technologie aangeraakt, aangedreven door vooruitgang in materialen, productietechnieken en de integratie van slimme technologieën. De toekomst belooft nog intelligentere, verbonden en efficiënte planetaire versnellingsbakken, uitgerust met verfijnd Conditiemonitoring and IoT -mogelijkheden , het verleggen van de grenzen van voorspellend onderhoud en operationele optimalisatie.

In wezen zijn planetaire versnellingsbakken veel meer dan alleen componenten voor snelheidsvermindering of koppelvermenigvuldiging; Ze zijn essentiële enablers van precisie, kracht en efficiëntie in een wereld die steeds meer afhankelijk is van geavanceerde machines. Naarmate de industrieën hogere prestaties blijven eisen in kleinere, betrouwbaardere pakketten, zullen de vindingrijkheid en voordelen van planetaire versnellingsbakken hun onmisbare rol voor de komende tientallen jaren waarborgen. Onze toewijding als toonaangevende fabrikant is om te blijven innoveren, waardoor geavanceerde planetaire versnellingsbakoplossingen worden geboden die voldoen aan de zich ontwikkelende behoeften van onze klanten en de toekomst van mechanische stroomoverdracht stimuleren.
